Beltron GmbH

UV-Stick I & II

Spezialmessgerät zur Ermittlung der UV-Dosis,
UV-Intensität und der Temperatur.





UV-STICK I & II
UV-STICK I & II

Anwendungsbereiche:



Der Beltron UV-Stick ist wahlweise als UV-A, -B, -C - Mehrkanal-Messgerät erhältlich. Das neu entwickelte Messgerät findet sein Einsatzgebiet in industriellen UV-Härtungsanwendungen und gibt die gesamte Strahlungsitensität in mW/cm² und die Dosis in mJ/cm² wieder.



Mit dem UV-Stick I ist es möglich, UV-Intensitäten und UV-Dosen in Tuben / Flaschen-Anlagen aufzuzeichnen. Der UV-Stick II misst zusätzlich noch die Temperatur.



Der Sensor wird beim Durchlauf in einem kundenseitigen Dummy gehaltert. Die kleinen Abmessungen und das äußerst geringe Gewicht erlauben damit eine UV-Messung unter realistischen Bedingungen

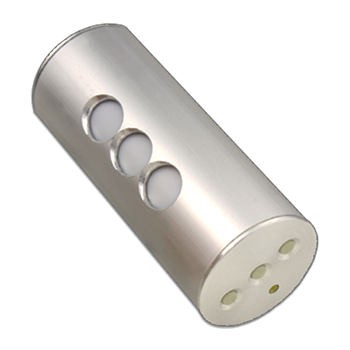

Zum Messen werden hierbei mehrere integrierte UV-Sensoren verwendet. Mittels Mikroprozessoren wird die UV-Intensität in den unterschiedlichen UV-Bereichen einzeln und dennoch gleichzeitig gemessen. Die UV-Dosis wird über die Bestrahlungszeit in den einzelnen UV-Bereichen getrennt berechnet. Der Benutzer erhält nicht nur Auskunft über die Gesamtenergie, sondern kann die UV-Bereiche einzeln erfassen. Die Messsensoren befinden sich nebeneinander auf der zylinderförmigen Gehäusewand des UV-Stick.



Alle Messwerte werden mittels einer Micro-SD-Karte gespeichert und können auf einem PC geladen, editiert und gespeichert werden. Dies ermöglicht zum Beispiel das Dokumentieren und Erstellen einer auf den Messwerten basierenden Historie eines oder mehrerer Strahler anhand von Graphiken.



Die hochleistungsfähigen
UV-Sticks I & II
von BELTRON im Detail:



+ Messbereich: 1 bis 2.000 mW/cm2



+ Sampling Rate: 5 msec. (200/sec.)



+ Speicherzyklus: 90 sec.



+ Triggerzeit: 120 sec.











 Details BELTRON
UV-Stick I & II
    Details unserer
hochleistungsfähigen
UV-Sticks I & II






Beltron Messgeräte haben viele entscheidende Vorteile für Sie und Ihre Produktion, nutzen Sie unsere Qualitätsvorteile:

+ Über 50 Jahre Qualität "Made in Germany"

+ Zur Belichtung von Siebdruckrahmen

+ Vollständige, gleichmäßige UV-Härtung

+ Sehr kurze Härtungszeiten

+ Nachhaltige Energiesparende Systeme

+ Weiterverarbeitung sofort möglich

+ Hoch kratzfest und glänzend

+ Haltbar & erhöhte Chemikalienbeständigkeit











 Vorteile BELTRON
Messgeräte
    Vorteile unserer
hochleistungsfähigen
Messgeräte







Die UV-Sticks I & II von BELTRON werden erfolgreich eingesetzt in der:


+ Druckindustrie

+ Elektronikindustrie

+ Kunststoffindustrie

+ Bauindustrie

+ Textilindustrie

+ Verpackungsindustrie

+ Pharmaindustrie

+ Automobilindustrie

+ Glasindustrie

+ Maschinenbau











 Anwendungen BELTRON
UV-Stick I & II


Einsatzgebiete unseres
hochleistungsfähigen
UV-Sticks I & II





Technische Daten

UV-Stick I & II

A B C



A B C Temp.

UV-Stick I



UV-Stick II

UV-A 315 – 410 nm



UV-B 280 – 315 nm



UV-C 230 – 280 nm

Messbereich

Sampling Rate

Speicherzyklus

Triggerzeit

Messgenauigkeit

Anordnung Photodioden

Display

Energieversorgung







Abmessungen / Gewicht

Gehäuse



Temperaturmessbereich

Arbeitstemperatur

Lieferumfang

Kalibrierung

1 bis 2.000 mW/cm²

5 msec (200/sec)

90 sec.

120 sec.

± 5%

In ca. 10 mm Abständen voneinander auf der Längsachse.

/

LiPO 3,7 V fest eingebaut, Auto-Off nach 1 Minute

Die Ladekapazität reicht für ca. 100 Messungen.

Das Aufladen erfolgt mittels beiliegendem USB-Kabel.

Durchmesser 25 mm, L= 60 mm / ca. 40 g

Aluminium. Das Gehäuse muss kundenseits vor intensiver UV-Strahlung und Hitze geschützt werden, z.B. durch eine geeignete Halterung oder Abschirmung.

0 bis 110° C / 32 bis 230° F ( nur UV Stick II )

0 bis 45° C / 32° bis 113° F , Umgebung max. 110 °C / 230 ° F für 10s

UV-Stick, Micro-SD-Karte, USB-Kabel, PC-Software, Kunststoffkoffer

Die auf PTB rückführbare Kalibrierung erfolgt nach DIN EN ISO / IEC 17025 und wird mit dem beiliegenden Zertifikat bestätigt.

Der UV-Stick I & II wird erfolgreich eingesetzt in der:



Dies sind nur einige Beispiele aus dem vielfältigen Partnerportfolio von Beltron.

  • Druckindustrie
  • Elektronikindustrie
  • Kunststoffindustrie
  • Bauindustrie
  • Textilindustrie
  • Verpackungsindustrie
  • Pharmaindustrie
  • Automobilindustrie
  • Glasindustrie
  • Maschinenbau
