BELTROTHERM

Thermo-Trockner - BELTROTHERM



Für die Herstellung von Leiterplatten, Folientastaturen, Skalen, Metallschildern etc. im Foto- und Siebdruckverfahren.



Anwendungsbereiche:

Vortrocknung und Endaushärtung von fotosensiblen Lötstopplacken, ein- oder doppelseitig, auf flachem oder V-förmigem Transportsystem, Trocknung von Carbon-,  Silber-, Kupferleitpasten, Zweikomponenten- Epoxyd- Lacken sowie aller physikalisch trocknenden Lacke.

Beltrotherm

Das Geheimnis schneller Trocknung

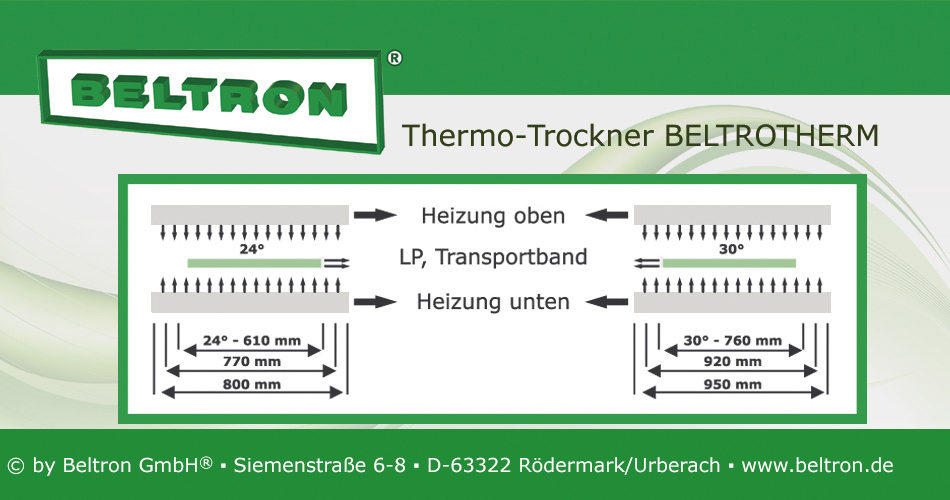

Gleiche IR - Strahlung Konventionswärme von oben und/oder unten für jede Leiterplatte entsprechend eingestelltem Temperaturprofil. Der Heizkanal im Schnitt zeigt die Anordnung für zwei Arbeitsbreiten.

Beltrotherm

Das Trocknersystem

Anwendung:

In der Produktion von Leiterplatten, Flexschaltungen, Folien-Tastaturen, graphischen und technischen Produkten für Vortrocknung und Endaushärtung von photosensiblen Lötstoppmasken.

Aushärten von Carbon-, Silber-, Kupfer- und Heatsink - Pasten.

Trocknung von 2-K-Lacken, Gießharzen, Isoliermaterialien und allen physikalisch trocknenden Produkten.



Technologie:

Das Trocknungsprinzip besteht aus einer Kombination von Heißluft im Umluftverfahren und langwelliger IR-Strahlung. Ein horizontales Flachbandsystem transportiert jedes Substrat durch ein präzises Temperaturprofil. Diese Kombination der Trocknungstechniken hat die Trocknungsparameter der Lacke revolutioniert. Die Trockenzeiten konnten auf 1/6 der Standofenzeiten reduziert werden, z.B.:



- Endaushärtung von Lötstoppmasken in ca. 8-10 Minuten.



- Vortrocknung von Lötstoppmasken in ca. 4-5 Minuten.



- Härten von Carbon-, Silber-, Kupfer-, Heatsink-Pasten in ca. 1-3 Min.





Steuerung:

Eine SPS - Steuerung mit Touch Screen - Bildschirm überwacht und regelt alle Funktionen des Trockners.

10 Programme können hinterlegt werden, eine Druckfunktion erfüllt die Anforderungen der Prozesskontrolle.



Beltrotherm

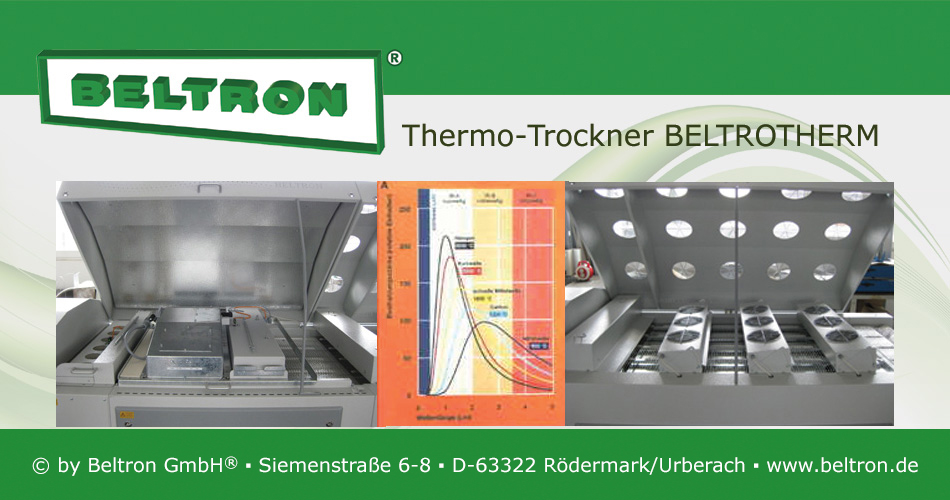

IR-Spektrum der Keramik-Heizelemente

Im geöffneten Heizkanal die Keramik-Heizelemente : 3 über- und 3 unterhalb des Transportbandes.



Verteilung der Strahlung eines schwarzen Körpers auf die Wellenlänge:

Bei einer Temperatur von 300° C = 573°K wird eine Wellenlänge erzeugt von λ max. = 2900/573 = 5 μm





Unser Technologie und Vertriebspartner in der Elektronikindustrie

ahk GmbH · Gewerbering 8 - 13 · 74193 Schwaigern · Germany

Tel.: +49 (0)7138 - 81274-0  ·  Fax: +49 (0)7138 - 81274-10

Email: info@ahk-service.de  ·  Internet: www.ahk-service.de





Die hochleistungsfähigen
Durchlauftrockner Beltrotherm
von BELTRON im Detail:



+ stufenlose Leistungsregelung



+ einstellbare Bandgeschwindigkeit



+ SPS-Steuerung mit Touch Screen















 Details BELTRON
Beltrotherm
 Details unserer
hochleistungsfähigen
Durchlauftrockner
BELTROTHERM






Beltron Thermische Trocknungsanlagen haben viele entscheidende Vorteile für Sie und Ihre Produktion, nutzen Sie unsere Qualitätsvorteile:

+ Über 55 Jahre Qualität "Made in Germany"

+ Thermische Trocknung

+ Vollständige, gleichmäßige UV-Härtung

+ Sehr kurze Härtungszeiten

+ Nachhaltige Energiesparende Systeme

+ Weiterverarbeitung sofort möglich

+ Hoch kratzfest und glänzend

+ Haltbar & erhöhte Chemikalienbeständigkeit





Die Durchlauftrockner Beltrotherm von BELTRON werden erfolgreich eingesetzt in der:


+ Druckindustrie

+ Elektronikindustrie

+ Kunststoffindustrie

+ Textilindustrie

+ Verpackungsindustrie

+ Automobilindustrie

+ Glasindustrie











 Vorteile BELTRON
Beltrotherm
 Vorteile unserer
hochleistungsfähigen
Durchlauftrockner
BELTROTHERM













 Anwendungen BELTRON
BELTROTHERM
 Einsatzgebiete unserer
hochleistungsfähigen
Durchlauftrockner
BELTROTHERM





Technische Daten

Beltrotherm

Arbeitsbreite: 610 mm / 24" oder 760 mm / 30"

Bandgeschwindigkeit: einstellbar

Vortrocknung Lötstopmaske: 0,5 - 50,0 m/min.

Härten Lötstopmaske: 0,2 - 2,0 m/min.

Härten Pasten: 0,5 - 5,0 m/min.

Temperaturbereich: RT - 250°C

Elektrischer Anschluss: 400 V 3/N/PE 50 Hz

CE Zeichen



Anschlussleistung:

je Modul: 9,3 kW / 18,6 kW

Betriebsleistung:

je Modul: 4,6 kW / 9,3 kW

Zuluft, Abluft je Modul: 100 - 300 m³/h

Modullänge: 1000 mm

Modulbreite: 1000 mm

Modulhöhe: 1200 mm



verfügbare Module :

Beruhigungsmodul

Abdunstmodul

Heizmodul

Kühlmodul

Ein- / Auslauf, versch.

SPS-Steuerung: Im fahrbaren Pult mit Touch-Screen-Bildschirm

Der Beltrotherm wird erfolgreich eingesetzt in der:



Dies sind nur einige Beispiele aus dem vielfältigen Partnerportfolio von Beltron.

  • Druckindustrie
  • Elektronikindustrie
  • Kunststoffindustrie
  • Textilindustrie
  • Verpackungsindustrie
  • Automobilindustrie
  • Glasindustrie
